· L'enregistrement d'un hologramme se fait à l'aide d'une source de lumière cohérente (laser) et d'un certain nombre de composants mécaniques, optiques et électroniques. Dans notre laboratoire on utilise des lasers à Helium-Néon, de puissance 10 mW. Lors de la lecture de l'hologramme, on obtient une onde identique à celle diffusée par l'objet pendant l'enregistrement, donc les images holographiques restituées sont tri-dimensionnelles et peuvent être numérisées à l'aide d'une caméra CCD connectée à une carte d'acquisition installée dans un PC connecté au réseau local.
· Un bon nombre de dispositifs mécaniques ont été réalisés par les étudiants eux-mêmes, dans le cadre des projets de fin d'études ou des projets personnels. Cela n'aurait pas été possible sans l'aide précieuse de nos collégues techniciens dont M.Francis PEGARD et M.Alain SANSE sont les plus enthousiastes.
· L'interférométrie
holographique est la technique qui permet de comparer en amplitude
et en phase deux ou plusieurs ondes représentant le même objet à des instants
de temps différents. Au moins une de ces ondes provient d'un hologramme, car au
moment de l'observation l'objet lui-même ne peut être l'origine que d'une seule
onde, au plus. Le résultat de cette comparaison se présente sous forme de
franges d'interférence superposées à l'image de l'objet. Ces franges permettent
de mesurer sans contact et avec une sensibilité sub-micrométrique les
déformations statiques ou dynamiques des objets étudiés en tout point visible
de leur surface, au même moment. En particulier, on peut ainsi analyser les
vraies conditions aux limites, des particularités ou des défauts locaux des
structures et des matériaux, et trouver des éléments de lois de comportement
inconnues.
Le département de Mécanique de l'INSA de
Rouen propose à ses étudiants en troisième année d'études l'UV optionnelle de
Techniques Expérimentales utilisant
C'est la raison pour laquelle ces documents sont
mis à la disposition des étudiants dès maintenant, dans une forme provisoire,
qui oblige et qui pourra tirer profit des remarques adressées à l'auteur, M.
Dan BORZA Cet hypertexte est illustré par des images obtenues par les étudiants
pendant les travaux pratiques éffectués entre 1996 et 1998 ou par l'auteur lui-même,
ainsi que par de nombreux schémas faisant partie à l'origine du cours polycopié
de Techniques Expérimentales, qui est actuellement (janvier 1999) en cours de
révision. Les étudiants auront ainsi une documentation aussi complète que
possible et directement liée à leurs cours. Exemple d'hologramme obtenu en TP:
|
|
|
|
POINT DE DEPART: HOLOGRAMME à intégration temporelle d'une plaque en vibration |

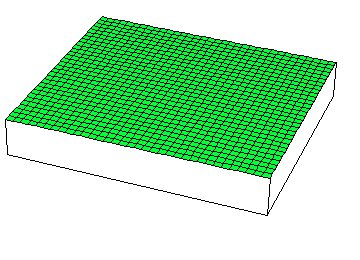

RESULTAT: DEPLACEMENTS mesurés à l'aide de l'image holographique. Amplitude maxi: 1,5 micromètres |
